उत्पाद रेंज
निर्माण प्रक्रिया और ड्राइव की आवश्यकता के आधार पर वर्म शाफ्ट का चयन करें।
सबसे पहले उस फ़ंक्शन से शुरू करें जिसे आपको नियंत्रित करना है। ज्यामिति को मिलान वाले पहिये, शाफ़्ट इंटरफ़ेस और परिचालन क्षमता के आधार पर अंतिम रूप दिया जाता है।
दांत की सतह को अंतिम रूप दिया गया
ग्राउंड वर्म शाफ्ट
उन अनुप्रयोगों के लिए जिनमें पूर्ववर्ती मशीनिंग और उपचार प्रक्रिया के बाद थ्रेड ग्राइंडिंग की आवश्यकता होती है।
कुशल उत्पादन

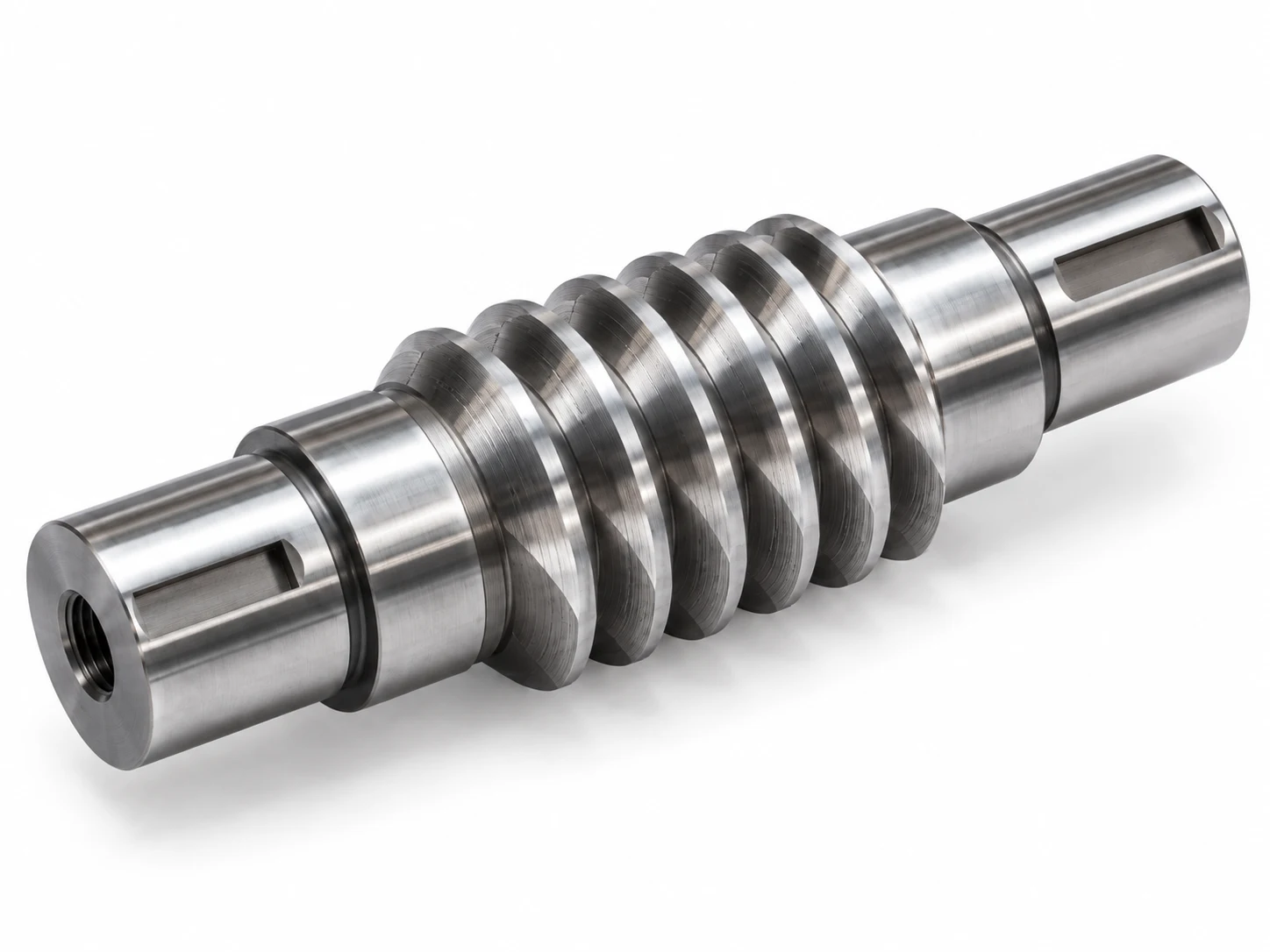

हॉब्ड वर्म शाफ्ट
उपयुक्त ज्यामिति, सामग्री की स्थिति, मात्रा और कार्य के लिए एक व्यावहारिक मार्ग।
समायोज्य जाली

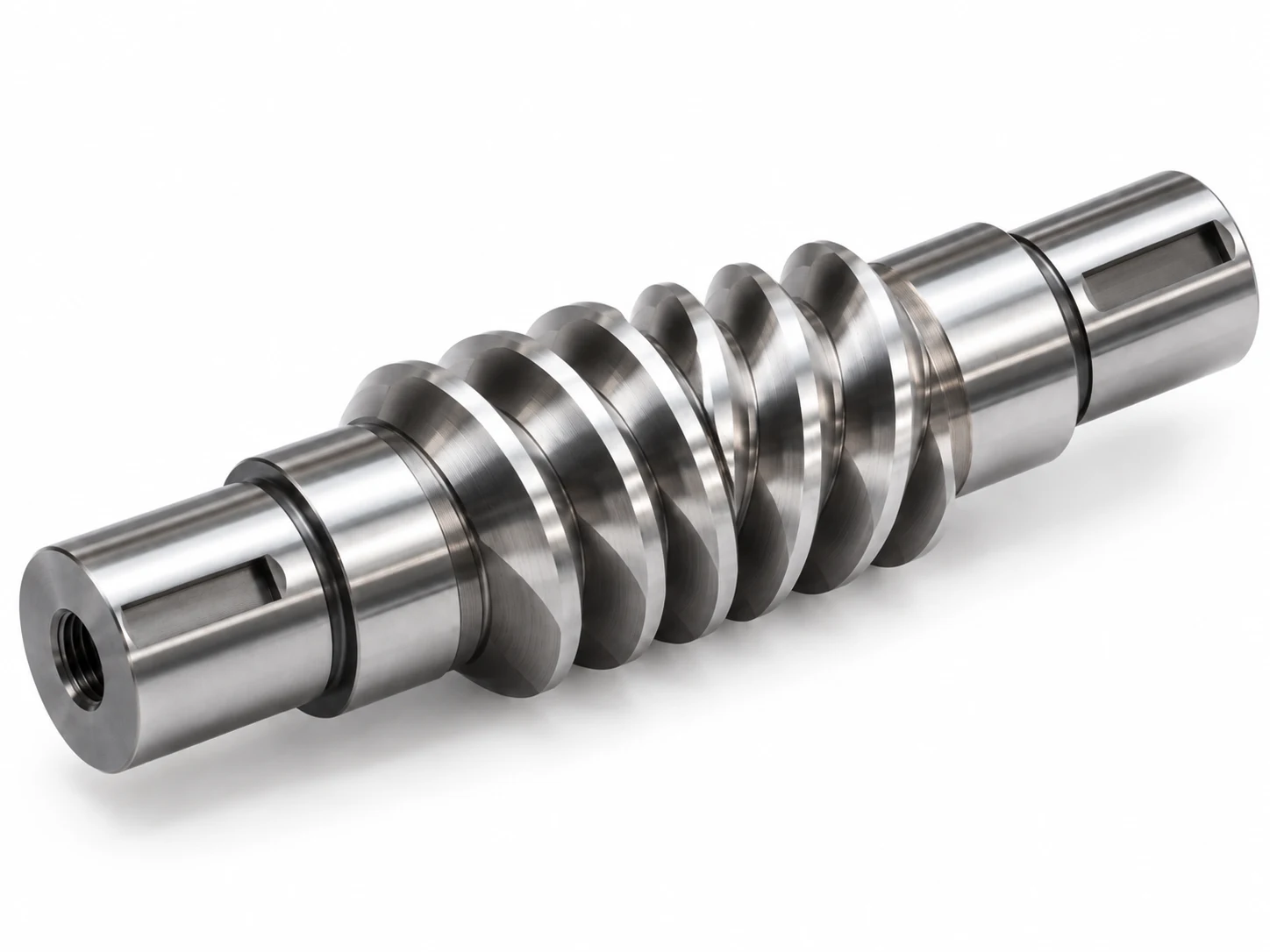

ड्यूल-लीड वर्म शाफ्ट
जेडीएलबी 45-90 घटक परिवार और साथ ही कस्टम ड्यूल-लीड आवश्यकताएं।
अनुपात-आधारित चयन
सिंगल-स्टार्ट वर्म शाफ्ट
वन-स्टार्ट ज्योमेट्री, मिलान करने वाले व्हील के दांतों की संख्या और ज्योमेट्री के साथ समन्वित होती है।
नेतृत्व और गति

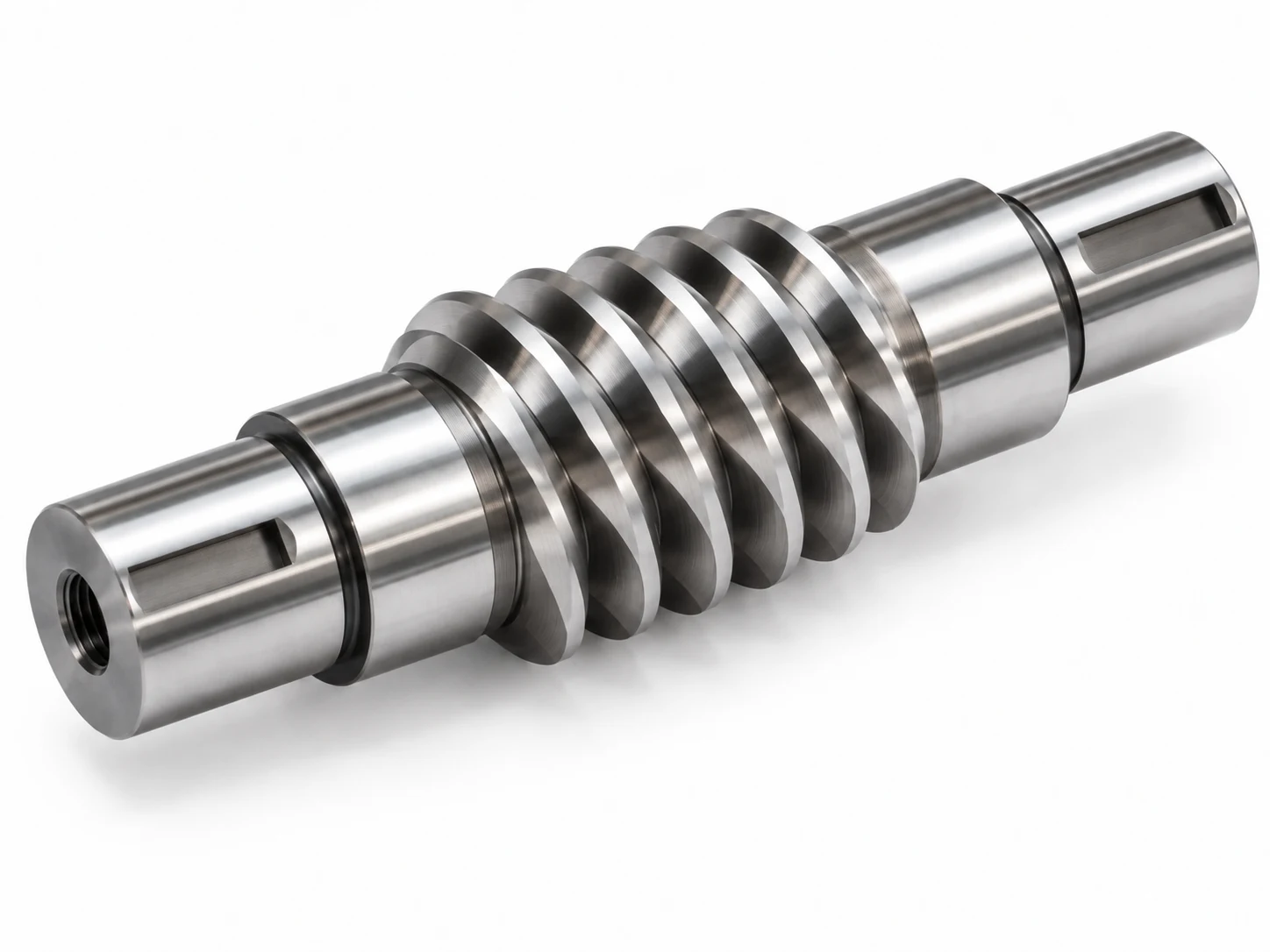

मल्टी-स्टार्ट वर्म शाफ्ट
ड्राइव डिजाइन के लिए कई बार शुरुआत करना जिनमें अलग-अलग लीड, अनुपात या परिचालन व्यवहार की आवश्यकता होती है।
जोड़ी-स्तर नियंत्रण

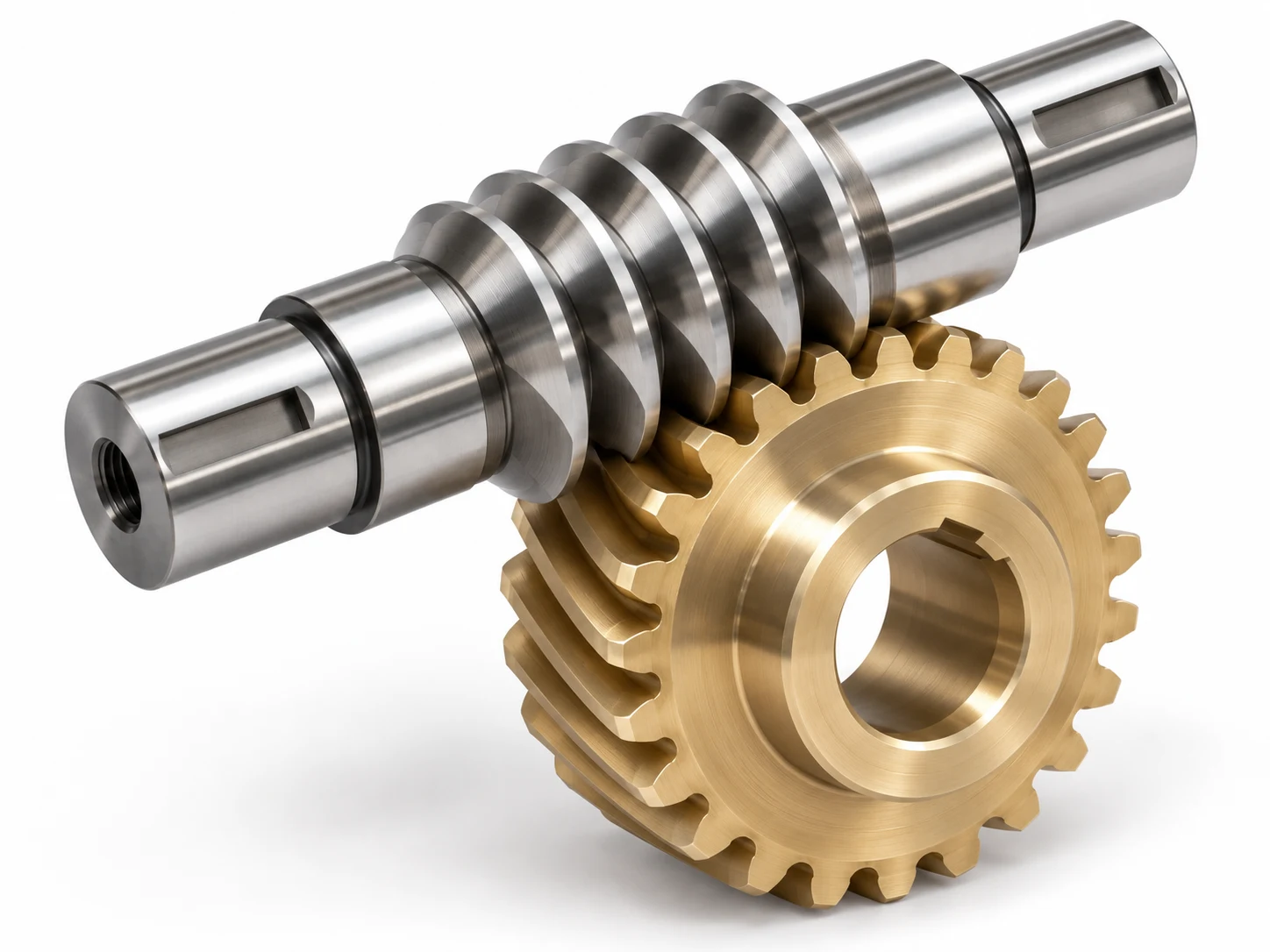

मैचिंग वर्म/व्हील सेट
यह तब उपयोगी होता है जब संपर्क, प्रतिक्रिया और सामग्री के संयोजन की एक साथ समीक्षा करने की आवश्यकता होती है।
चयन तर्क
वर्म शाफ्ट का चयन केवल व्यास के आधार पर नहीं किया जाता है।
थ्रेडेड ज्यामिति और शाफ्ट इंटरफेस को मिलान वाले व्हील, सेंटर डिस्टेंस, हैंड, स्टार्ट काउंट और ऑपरेटिंग ड्यूटी के अनुरूप होना चाहिए। बेयरिंग जर्नल, कीवे, स्प्लाइन और शोल्डर, वर्म थ्रेड की तरह ही महत्वपूर्ण हो सकते हैं।
प्रतिस्थापन कार्य के लिए, एक उपयोगी कोटेशन ड्राइंग, मौजूदा मॉडल संदर्भ, घिसे हुए नमूने या स्पष्ट माप वाली तस्वीरों के आधार पर तैयार किया जा सकता है। नए डिज़ाइन के लिए, कृपया हमें अपेक्षित अनुपात, इनपुट गति, लोड/टॉर्क संदर्भ, स्नेहन और किसी भी प्रकार की बैकलैश या पोजिशनिंग संबंधी आवश्यकता बताएं।
जहां वर्म शाफ्ट का उपयोग किया जाता है
रिड्यूसर और औद्योगिक मशीनरी
समकोण संचरण, गति में कमी और कॉम्पैक्ट ड्राइव लेआउट जहां वर्म एक समर्पित वर्म व्हील के साथ जुड़ता है।
स्वचालन और अनुक्रमणिका
रोटरी/इंडेक्सिंग तंत्र और नियंत्रित स्थिति निर्धारण प्रणालियाँ जिन्हें एक परिभाषित जाल, शाफ्ट इंटरफ़ेस और दोहराने योग्य समायोजन प्रक्रिया की आवश्यकता होती है।
वाहन तंत्र
कस्टम ट्रांसमिशन, एक्चुएटर और सहायक ड्राइव घटक, सामान्य अदला-बदली दावों के बजाय अनुमोदित भाग विनिर्देश के अनुसार बनाए जाते हैं।
सक्रियण परियोजनाएँ
नियंत्रित सक्रियण परियोजनाओं के लिए घटक निर्माण तब किया जाता है जब खरीदार आवश्यक ड्राइंग, निरीक्षण और दस्तावेज़ीकरण का दायरा प्रदान करता है।
भारी मशीनरी
औद्योगिक उपकरणों के लिए वर्म-शाफ्ट घटक, जहां भार, घिसाव, स्नेहन और प्रतिस्थापन की सुलभता विनिर्देशों को निर्धारित करती है।
पैकेजिंग और परिवहन
पैकेजिंग, हैंडलिंग और कन्वेयर उपकरणों में उपयोग किए जाने वाले कॉम्पैक्ट गति और समायोजन तंत्र।
दोहरी लीड वाले वर्म शाफ्ट: समायोजन असेंबल किए गए मेश में होता है
JDLB ड्राइव परिवार में, बाएँ और दाएँ दाँतों के किनारों पर अलग-अलग लीड स्थितियाँ होती हैं। वर्म की अक्षीय गति मेश में दाँत-मोटाई संबंध को बदल देती है, जिससे असेंबली को बैकलैश सेट करने का तरीका मिलता है। यह एक सिस्टम व्यवहार है: मिलान व्हील और समायोजन संदर्भ के बिना केवल शाफ्ट का हवाला देकर लक्ष्य की गारंटी नहीं दी जा सकती।
श्रृंखला-आधारित आपूर्ति
जेडीएलबी 45-90 घटक संदर्भ
जेडीएलबी हाई-प्रिसिजन वर्म-ड्राइव रेंज छह मुख्य आकारों में उपलब्ध है: 45, 50, 55, 63, 75 और 90। इसमें डुअल-लीड वर्म ज्योमेट्री का उपयोग किया जाता है, जिससे असेंबल किए गए मेश को अक्षीय रूप से समायोजित किया जा सकता है, जबकि वर्म स्टार्ट की संख्या अनुपात कॉन्फ़िगरेशन के साथ बदलती रहती है।
प्रतिस्थापन या घटक आपूर्ति के लिए, JDLB का आकार और अनुपात निर्धारित करें, और यदि संभव हो तो वर्तमान शाफ्ट या ड्राइंग प्रदान करें। ऑर्डर किए गए कॉन्फ़िगरेशन के लिए अंतिम विशेषताएं, सामग्री, उपचार और निरीक्षण का दायरा सुनिश्चित किया जाता है।
विनिर्देशों के अनुसार प्रिंट करने का एक व्यावहारिक कार्यप्रवाह
भाग की समीक्षा करें
हम ड्राइंग, सैंपल या ड्राइव रेफरेंस की जांच करते हैं और उन इंटरफेस की पहचान करते हैं जो फिट और मेश को नियंत्रित करते हैं।
मार्ग की पुष्टि करें
सामग्री, सांचे की तैयारी, वर्म-कटिंग प्रक्रिया, ताप उपचार और अंतिम रूप देने की प्रक्रियाएं ऑर्डर की आवश्यकता के अनुरूप होती हैं।
मेश ज्यामिति को नियंत्रित करें
मॉड्यूल या पिच, स्टार्ट, हैंड, लीड/लीड एंगल और मेटिंग-व्हील की जानकारी की एक साथ समीक्षा की जाती है।
महत्वपूर्ण इंटरफेस को पूरा करें
बेयरिंग जर्नल, शोल्डर, कीवे, स्प्लाइन, थ्रेड और अन्य एंड फीचर्स अनुमोदित ड्राइंग के अनुरूप हैं।
आदेश में क्या परिभाषित किया गया है, इसकी जांच करें।
विनिर्देशों और अनुरोधित दस्तावेज़ों के आधार पर आयामी जांच और गियर-प्रोफ़ाइल/संपर्क सत्यापन की योजना बनाई जाती है।
शिपमेंट के लिए सुरक्षित रखें
तैयार घटकों को साफ किया जाता है, सुरक्षित किया जाता है और गंतव्य स्थान और ऑर्डर प्रारूप के अनुसार पैक किया जाता है।
आदेश
प्रोटोटाइप और मिश्रित ऑर्डर के लिए वाणिज्यिक शर्तें
अक्सर पूछे जाने वाले प्रश्नों
वर्म शाफ्ट के कोटेशन के लिए मुझे कौन सी जानकारी भेजनी चाहिए?
ड्राइंग सबसे अच्छा विकल्प है। यदि ड्राइंग उपलब्ध नहीं है, तो मौजूदा पुर्जा या स्पष्ट तस्वीरें और माप भेजें, साथ ही उपयुक्त वर्म व्हील या रिड्यूसर का संदर्भ, मात्रा, उपयोग, इनपुट गति/लोड संदर्भ और कोई भी ज्ञात मॉड्यूल, पिच, स्टार्ट, हैंड या सेंटर दूरी भी भेजें।
क्या आप वर्म व्हील के बिना केवल वर्म शाफ्ट का विवरण दे सकते हैं?
हाँ, जब आवश्यक ज्यामिति स्पष्ट रूप से परिभाषित हो। अज्ञात दांत डेटा वाले प्रतिस्थापन के लिए, मिलान व्हील की जानकारी या नमूना प्रदान करने से गलत मेश का जोखिम काफी कम हो जाता है।
सिंगल-स्टार्ट और मल्टी-स्टार्ट वर्म्स में क्या अंतर है?
स्टार्ट की संख्या लीड को बदलती है और वर्म टर्न और व्हील मूवमेंट के बीच संबंध को भी प्रभावित करती है। यह लीड एंगल और ड्राइव व्यवहार को भी प्रभावित करती है। सही विकल्प किसी कीवर्ड लेबल के बजाय संपूर्ण वर्म/व्हील डिज़ाइन से संबंधित है।
क्या वर्म ड्राइव हमेशा सेल्फ-लॉक हो जाती है?
नहीं। बैक-ड्राइविंग व्यवहार लीड कोण, घर्षण, स्नेहन, तापमान और भार पर निर्भर करता है। सुरक्षा कार्यों को विशिष्ट अनुप्रयोग मूल्यांकन के बिना सामान्य स्व-लॉकिंग धारणा पर कभी भी निर्भर नहीं रहना चाहिए।
क्या आप JDLB रिप्लेसमेंट कंपोनेंट्स को हैंडल कर सकते हैं?
उपलब्ध सामग्री से JDLB 45, 50, 55, 63, 75 और 90 डुअल-लीड ड्राइव परिवारों की पहचान होती है। कृपया आकार, अनुपात और वर्तमान पार्ट/ड्राइंग भेजें ताकि कंपोनेंट-स्तर की ज्यामिति और इंटरफेस की पुष्टि की जा सके।
क्या कम मात्रा में ऑर्डर किया जा सकता है?
जी हाँ। एक या दो पीस पर विचार किया जा सकता है, आमतौर पर इनकी प्रति यूनिट लागत अधिक होती है। यदि मार्ग उपयुक्त हो, तो नए खरीदार बड़े ऑर्डर से पहले 1-5 सैंपल मंगवा सकते हैं।
वास्तविक इंटरफेस से उद्धरण
कोटेशन का अनुरोध करें / आरएफक्यू भेजें
मॉडल या ड्राइंग का संदर्भ, मात्रा, अनुप्रयोग और फिट और मेश को नियंत्रित करने वाली ज्यामिति भेजें। अज्ञात मानों की पहचान अनुमान लगाने के बजाय पुष्टि के लिए की जा सकती है।
